三連式フライカッターの作り方 |
GW中に作りました。今ごろになってUP(^^;)
![]() |
軟鉄丸棒15φ |
![]() |

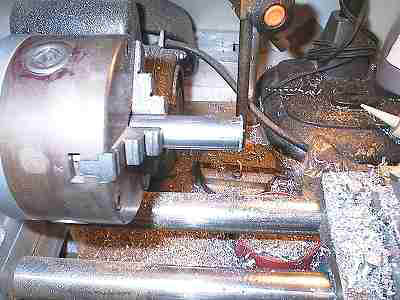

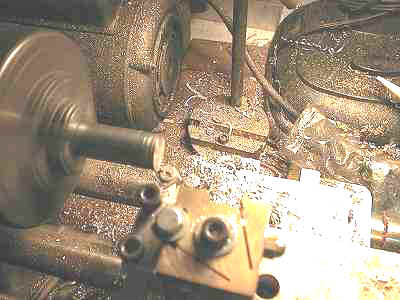

端面切削 |
![]() |

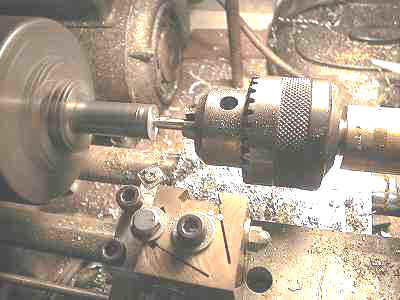

センター穴あけ |
![]() |

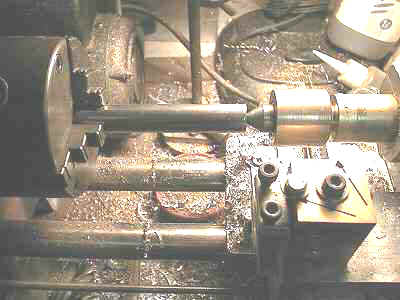

回転センターで固定 |
![]() |

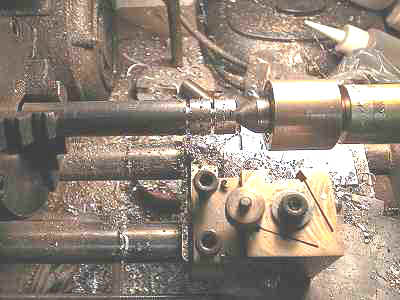

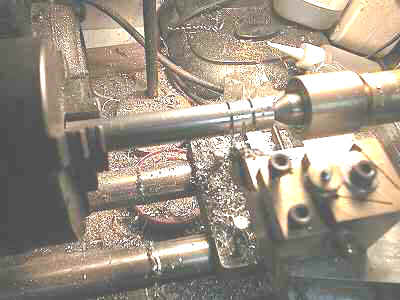

突っ切りバイトで溝切り |
![]() |
溝の深さは
右は3.3ミリ 左は2.5ミリ |
![]() |

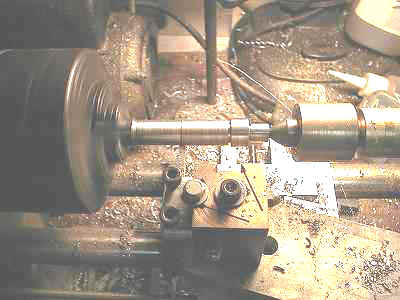

右側は9.8φに
左側は10φに切削 |
![]() |

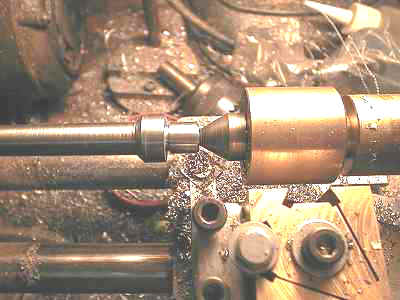

台座部分を整える
(お好みで・・・) |
![]() |
先端部分を45度に面取り
(ダイスの食い付きを良くするため) |
![]() |

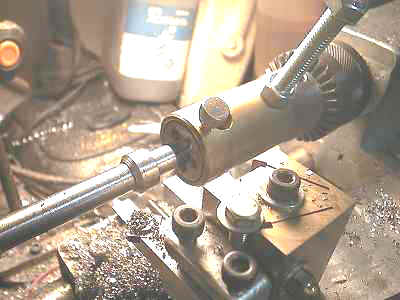

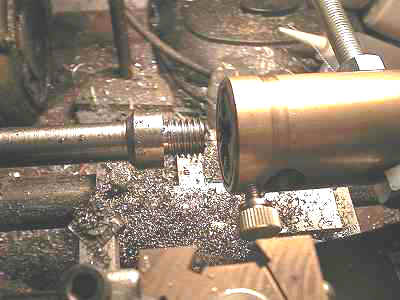

10ミリダイスでネジ切り |
![]() |
雄ネジ部分完成 |
![]() |

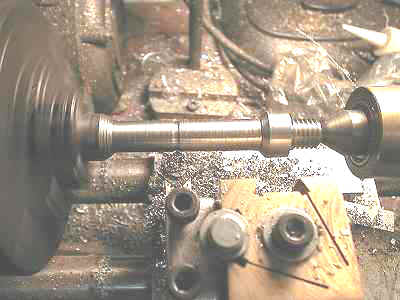

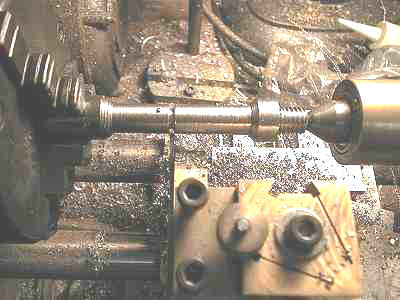

切断予定部分をV字切削
(先に面取りをしておくため) |
![]() |
その中心を突っ切り切断 |
![]() |

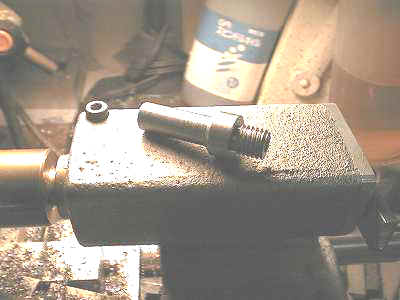

軸部分完成 |
![]() |

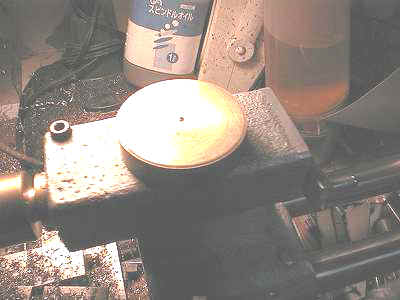

端材の50φ真鍮円盤 |
![]() |

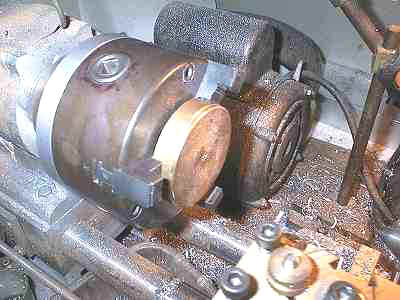

チャックに咥え
(内爪に付け替え) |
![]() |
センター穴をあける
(沈めフライス使用) |
![]() |

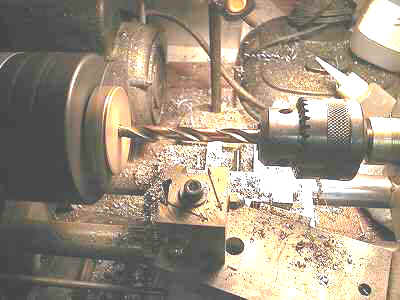

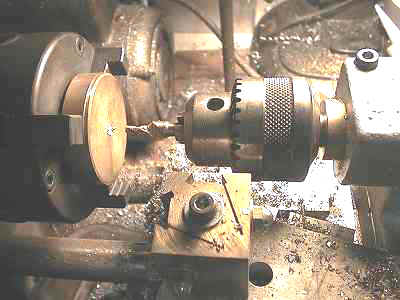

8.5φドリルで穴あけ
(ドリルは真鍮用に刃先を殺してあります) |
![]() |

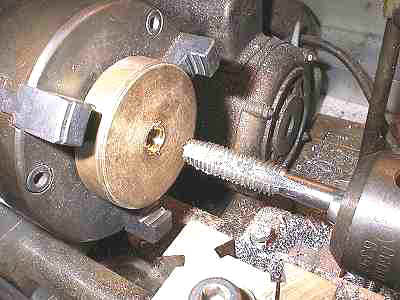

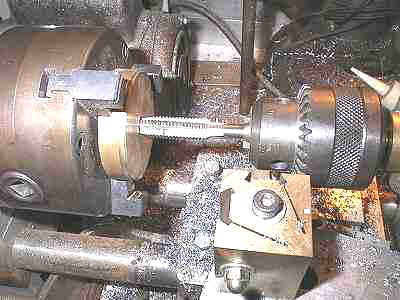

10ミリタップでネジ切り
(主軸は手回しで!) |
![]() |
雌ネジ部分完成 |
![]() |

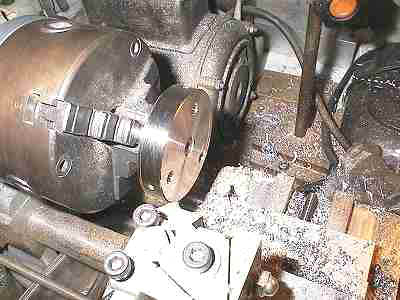

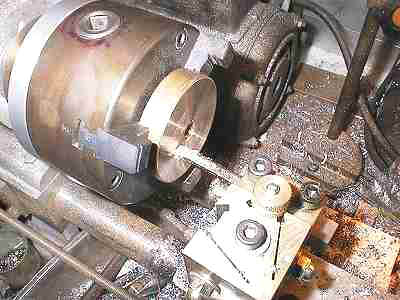

端面切削 |
![]() |

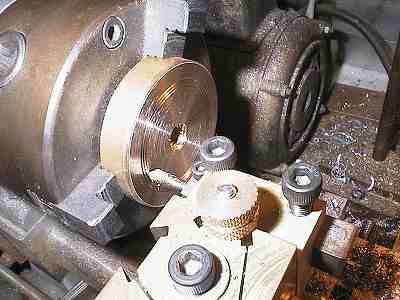

V溝を1ミリ間隔で3本作る
(穴あけ位置決めのため) |
![]() |

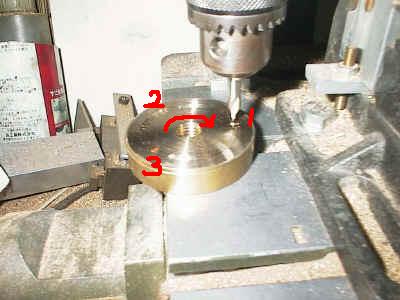

3等分した箇所に穴あけ
時計回りに回転させる場合 と、それぞれ円盤中心からの距離を変える。 |
![]() |

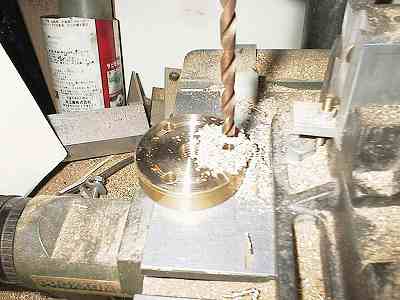

5.8φドリルで穴あけ
(真鍮用のドリルです) |
![]() |

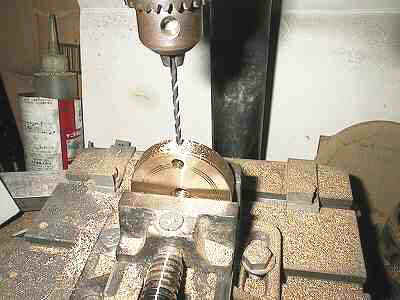

側面から2.5φドリルで穴あけ
(同じく真鍮用) |
![]() |

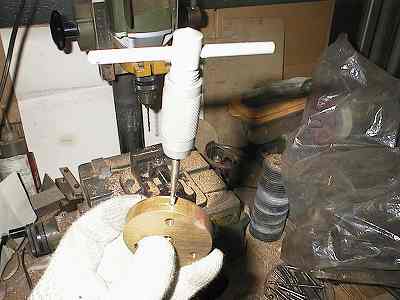

3ミリタップでネジ切り |
![]() |

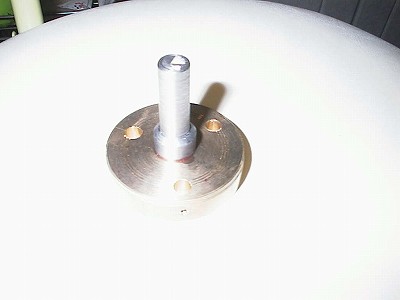

最後に6φリーマーを通す |
![]() |

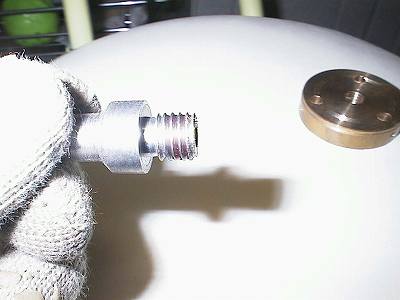

雄ネジ部分にネジロック剤を塗布 |
![]() |
ねじ込んで接着 |
![]() |
軸を咥えて端面切削
ついでに面取り |
![]() |

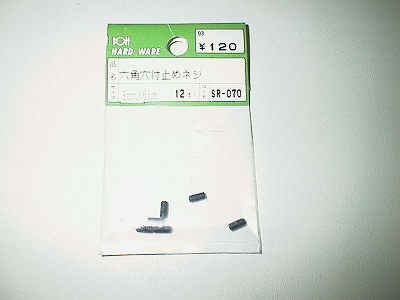

バイト固定用ネジ
(六角穴付止めネジ) |
![]() |

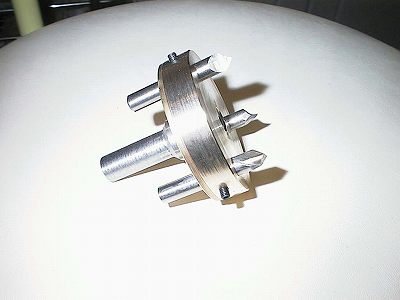

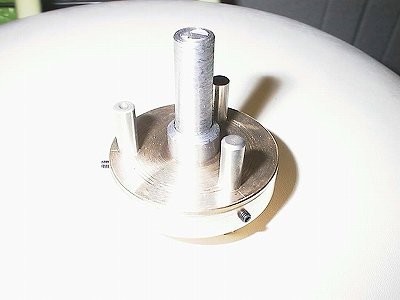

刃を取り付けて完成!
刃は折れたエンドミルの軸(6φ)を再利用 |
刃の突き出し量は外刃・中刃・内刃の順で多くなります。 実際に使ってみて・・・。 |
